宽带射频软基带验证平台

这是一款以NRF9022为射频收发芯片搭配Xilinx FPGA数字设计的开发平台，用于无线系统应用。它可快速配置在NRF9022支持的频率下工作，通道带宽可从1 MHz 至 56MHz灵活选择。射频芯片集成了两个独立的直接变频接收器和两个直接变频架构的发射器，以及高动态范围的模数转换器(ADC) 和数模转换器(DAC)，数字端可提供FPGA支持的常规接口，可提供开发者合理成本下的最大设计弹性。

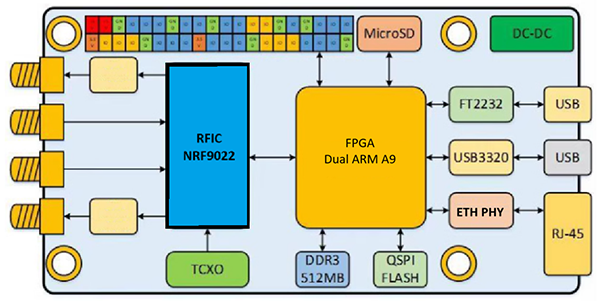

电路方框图

优势和特点

•Cost-effective SDR platform

•Compactself-contained RF module

•Frequency range from 200MHz to 2.4GHz

•12-bits ADC and DAC

•Support 2R2T

•Support TDD/FDD

•Up to 20/40 MHz Bandwidth (2R2T/1R1T)

•100M/1000M Ethernet

•Dual Cortex-A9 processor

•85K Programmable Logic Cells

•LIBIIO compatible

•Support GNU Radio sink

•Provide MATLAB examples

典型应用

•基带协议开发及验证

•通用无线电系统

•点对点通信系统

•低轨卫星通信

•无人机通信/图传/导航

规格

板子尺寸 (90x70MM)

资源

1. 硬件参考资源


2. 嵌入式参考资源
